| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wuerd |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CS8M5-CS19M16,G4x8,G5x10,... |
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | 0.3USD/pc |
| Szczegóły pakowania: | Lewiusz |
| Czas dostawy: | 3-7 dni |
| Zasady płatności: | T/T, Western Union, akredytywa, Western Union |
| Możliwość Supply: | 300 000 sztuk / miesiąc |
| Wymiary(mm) | Waga (kg/1000szt) dla typu |
|||||||||
| d1 h9 |
d2 |
l2 ±0.3 |
l3 ±0.3 |
e min |
d5 h11 |
l1 ±0.2 |
a ±0.3 |
WAF h14 |
A i AS C i CS |
B i BS |
| 8 | M5x0.8 | 10.2 | 9 | 10.2 | 5 | 4 7.5 |
22 | 7 | 15.2 | 12.85 13.35 |
| 10 | M6x1 | 12.5 | 11 | 11.5 | 6 | 4.5 8 |
25 | 8 | 25.2 | 21.3 22 |
| 13 | M8x1.25 | 16.5 | 13 | 14 | 8 | 5 10 |
30 | 11 | 53.1 | 43.1 45 |
| 16 | M10x1.5 M12x1.75 |
20 | 16 | 15.5 | 10 | 6 13 |
35 | 13 | 103.8 | 82.3 86.6 |
| 19 | M14x1.5 M14x2 M16x2 |
28 | 20 | 21.5 | 14 | 12 18 |
45 | 16 | 220.9 | 181 188.7 |
*Standard: Przegub kulowy kątowy DIN71802
*Przegub kulowy kątowy DIN 71802 składa się z gniazda kulowego DIN 71805 i trzpienia kulowego DIN 71803.
Kąt obrotu dla typu z zewnętrznym klipsem zabezpieczającym (typ CS, BS) wynosi 15°, bez zewnętrznego klipsu zabezpieczającego (typ C, B) wynosi 18°.
*Materiał: stal węglowa Alternatywa: stal nierdzewna 304 lub 316
*Powierzchnia: ocynkowana, cynk/przezroczysta, cynk/czarna, cynk/żółta lub biało-niebieska pasywowana
*Specjalne przeguby kątowe mogą być wykonane zgodnie z rysunkiem lub próbkami klienta.
Uwaga:
*Typ A/B/C bez zewnętrznego klipsu zabezpieczającego na gnieździe kulowym
*Typ AS/BS/CS z zewnętrznym klipsem zabezpieczającym na gnieździe kulowym
*Na trzpieniu kulowym typu C, CS znajduje się powierzchnia klucza
*Gniazdo kulowe z powierzchnią klucza lub bez, na życzenie.
*Lewy gwint, z nasadką uszczelniającą lub bez, na życzenie.
* Dostępne specjalne opakowania

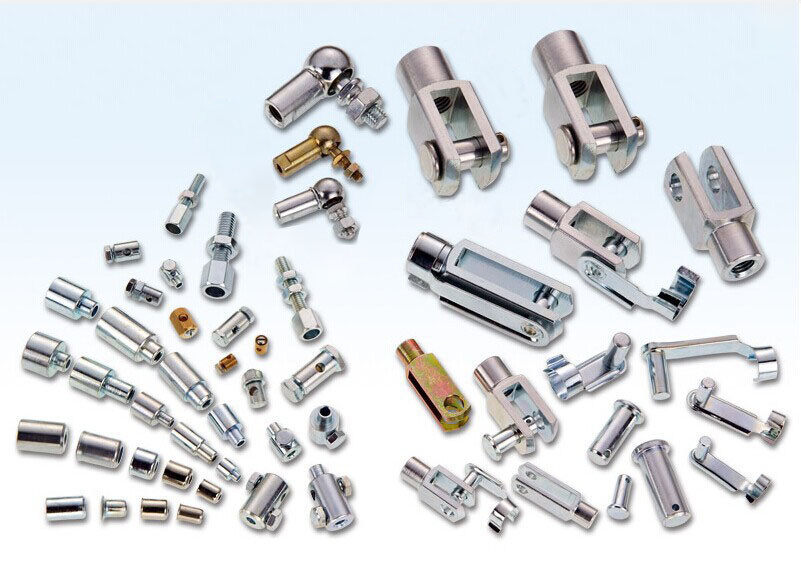

Clevis/jarzmo DIN71752, przegub Clevis DIN71751 :
*Materiał: stal
*Powierzchnia: cynk biało-niebieski
*Alternatywa: stal nierdzewna 304, 316, aluminium
* Specjalne jarzmo Clevis wykonane według rysunków
*Dostępne gwinty calowe
* Opakowanie: luzem i specjalne opakowanie na życzenie klienta.
