| Model:: | G20x40 | Pakiet:: | bulk package opakowanie zbiorcze special package specjalny pakiet |
|---|---|---|---|
| Tworzywo:: | Stal niskowęglowa | Powierzchnia:: | pasywowane w kolorze cynkowo-biało-niebieskim, cynkowo-żółtym, cynkowo-czarnym lub olejowane |
| Alternatywny:: | stal nierdzewna 304,316 lub aluminium |
Wyroby z żelaza, włącznie z żelazem | ||||||||||||||
Pozycja | d1 H9 | d2 | g ± 0.5 | a1 h11 | a2 +0,5 -0.2 | b1 B13 | b2 +0.7 +0.15 | d3 ± 0.3 | f ± 0.2 | l1 ± 0.5 | l2 ± 0.4 | l3 ± 0.2 | r | Waga (g/pc) |
G18x36 | 18 | M18x2.5 | 36 | 36 | 36 | 18 | 18 | 30 | 1 | 94 | 72 | 27 | 1.5 | 390 |
G20x40 | 20 | M20x2.5 | 40 | 40 | 40 | 20 | 20 | 34 | 1 | 105 | 80 | 30 | 1.5 | 550 |
G20x80 | 20 | M20x2.5 | 80 | 40 | 40 | 20 | 20 | 34 | 1 | 145 | 120 | 30 | 1.5 | 800 |
G25x50 | 25 | M24x3 | 50 | 50 | 50 | 25 | 25 | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1100 |
G28x56 | 28 | M27x3 | 56 | 55 | 55 | 28 | 28 | 48 | 1.5 | 148 | 112 | 40 | 2 | 1500 |
G30x54FG | 30 | M27x2 | 54 | 55 | 55 | 30 | 30 | 48 | 1.5 | 148 | 110 | 40 | 2 | 1440 |
G30x60 | 30 | M30x3.5 | 60 | 60 | 60 | 30 | 30 | 52 | 1.5 | 160 | 120 | 42 | 2 | 1970 |
G35x54FG | 35 | M36x2 | 54 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G35x72 | 35 | M36x4 | 72 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G36x72 | 35 | M36x4 | 72 | 70 | 70 | 36 | 36 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G40x84FG | 40 | M42x2 | 84 | 85 | 85 | 40 | 40 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5640 |
G42x84 | 42 | M42x4.5 | 84 | 85 | 85 | 42 | 42 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5340 |
G50x96 | 50 | M48x5 | 96 | 96 | 96 | 50 | 50 | 82 | 3 | 265 | 192 | 73 | 5 | 7860 |

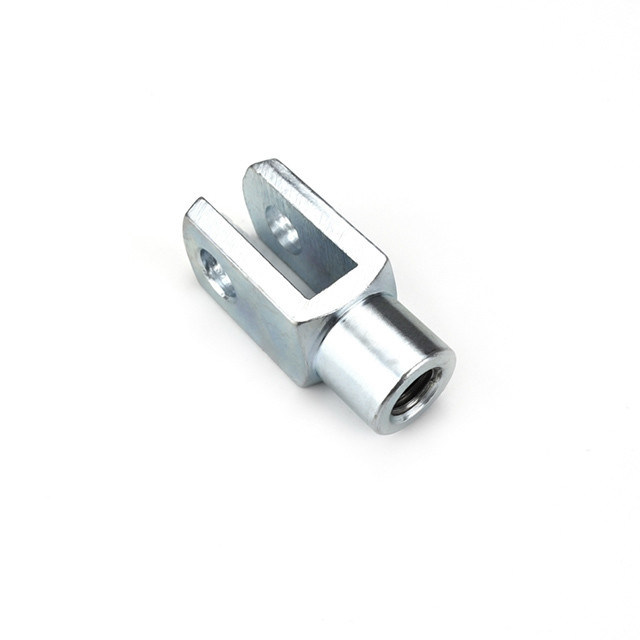

*Klewy wykonane zgodnie z normą DIN71752/ISO8140, ze stali, stali nierdzewnej 304,316 lub aluminium
* Tolerancja gniazda b2: B13 dla G4x8-G10x20 dla +0,15/0,7 dla G10x40 powyżej.
*W tabeli znajdują się elementy FG o tych samych wymiarach, tylko z drobnymi nitkami, takimi jak G8x16FG, G8x32FG, G10x20FG, G10x40FG itp.
*Przewodniki lewicowe są dostępne, a niestandardowe rozszczepienia są dostępne na podstawie rysunków klienta.
Alternatywa: stal nierdzewna 304 316 lub aluminium
