| Model:: | C10M6 | Pakiet:: | bulk package opakowanie zbiorcze special package specjalny pakiet |
|---|---|---|---|
| Tworzywo:: | Stal węglowa AISI1045, twardość kulki min HRC52 | Powierzchnia:: | pasywowane w kolorze cynkowo-biało-niebieskim, cynkowo-czarnym, cynkowo-żółtym lub olejowane |
| Alternatywny:: | stal nierdzewna 304 lub 316 |

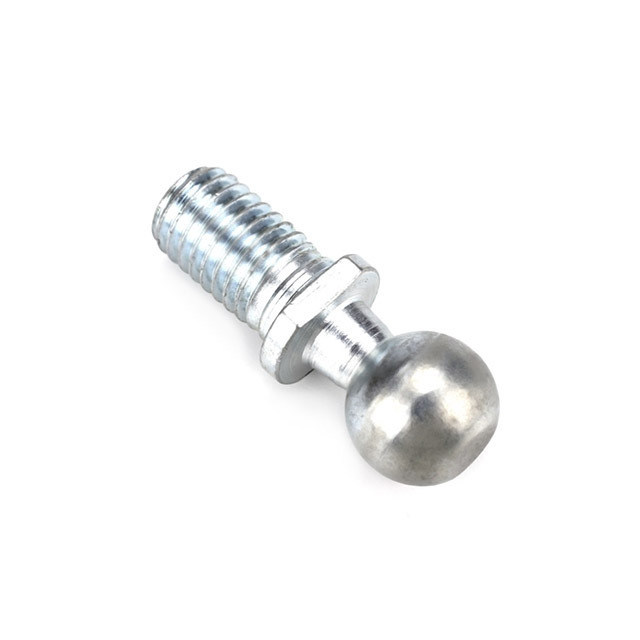

Kulowe przeguby DIN71803, Forma C | |||||||||||||
Pozycja | d1 h9 | d2 | l1 ±0.2 | c +0.4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0.3 | l3 ±0.3 | l4 ±0.3 | l6 max | WAF | Waga (g/szt) |
C8M5 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10 C16M12 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1.5 C19M14 | 19 | M14x1.5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: dotyczy tylko Formy C
Materiał: stal węglowa
Powierzchnia: ocynkowana, naoliwiona
Alternatywa: stal nierdzewna 304, 316 itp.
*Specjalne przeguby kulowe wykonane według rysunków.
Uwaga:
Forma A: z trzpieniem gwintowanym, bez powierzchni klucza
Forma B: z trzpieniem nitowanym, bez powierzchni klucza
Forma C: z trzpieniem gwintowanym, z powierzchnią klucza
